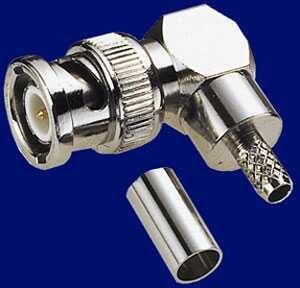

162.14 BNC-Crimp-Winkelstecker

Art.Nr.: VC20645-R

Für Crimpverbindung mit Videokabel 75 Ohm 0,6/3,7 . Hinweise zur Montage siehe Details

Preis inkl. MwSt. 3,27 € (netto 2,75 €)

incl. 19 % UST

Artikeldatenblatt drucken

Lieferzeit: auf Lager

ür Crimpverbindung mit Videokabel 75 Ohm 0,6/3,7. Mit Knickschutztülle. Montagehinweis: 1) Videokabel mittels Seitenschneider gerade abschneiden 2) das Koax-Abisolierwerkzeug (KoaxAb1, Rubrik Werkzeuge) bündig aufsetzen und ca. 5x um das Kabel drehen bis der Drehwiederstand nur noch gering ist. 3) Angeschnittene Isolierung abziehen 4) Crimp-Hülse aufschieben 5) Abschirmgeflecht nach hinten über die Hülse legen und dabei ja keinen Draht übersehen (Kurzschluß) 6) Crimp-Stift auf den Innenleiter stecken und mittel Crimpzange VC13101 (Rubrik Werkzeug) fest-crimpen. Die Zange dabei 2x drücken (in gleicher Position) 7) den festen Sitz des Stiftes kontrollieren ggf. nochmals versetzt crimpen 8) den BNC-Stecker aufschieben und - ganz wichtig - Kabel und Stecker so stark zusammenschieben bis der Crimp-Stift im Stecker einrastet (Knack-Geräusch) und der Steckers fest am Kabel sitzt 9) Crimp-Hülse auf den Stecker schieben und mit der Zange fest-crimpen. Bei harten Hülsen ist dafür durchaus etwas Kraft notwendig. Die Zange dabei 2x drücken (in gleicher Position). Der Koax-Abisolierer muss natürlich präzise eingestellt sein, daß er nicht das Geflecht und den innneren Leiter beschädigt. Zum justieren der Messer dient ein kleiner Imbu-Schlüssel der unter dem KoaxAb1 klemmt.
