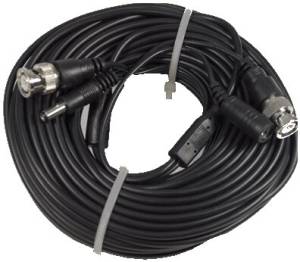

Spezielle Videoleitung 75 Ohm mit flexiblem Innenleiter und zwei seperate Adern 2x 0,14qmm (50m-Kabel RG59 und 2x 0,75mm²) zur Stromversorgung der Kamera (12 bis 24VDC). PVC-Isolierung schwarz. Steckerfertig konfektioniert mit 2x BNC-Stecker, DC-Hohlbuchse und DC-Hohlstecker (2,1mm). Passend für die meisten 12V-Kameras mit DC-Holhbuchse sowie für die 12V-Netzteile mit Hohlstecker. Ideal zur Verkabelung von Innenkameras da somit keine Steckdose in Kameranähe nötig ist. Lieferbare Längen von 10m, 20m, 30m, 40m, 50m (bitte wählen unter Details). Gleichstromwiderstand der Video u. Stromleitung ca. 0,25 Ohm/m (50m-Kabel 0,05 Ohm/m)
Der Gleichstromwiderstand der Video u. Stromleitung beträgt ca. 0,25Ohm/m. Bei 40m Kombikabel (10Ohm) und einer 12V-Überwachungskamera mit 150mA Stromaufnahme beträgt der Spannungsabfall 1,5V, die Versorgungsspannung an der Kamera beträgt dann noch 10,5V. Den meisten 12V-Kameras reichen 8,0V, mit 40m Kombikabel liegt die Grenze für 12V-Versorgung also bei einer Stromaufnahme der 12V-Kamera von 400mA. Sollen Überwachungskameras mit größerem Strombedarf wie Kameras mit integr. Infrarot-Scheinwerfer über das Kombikabel versorgt werden, muß der Spannungsabfall durch eine höhere Einspeisespannung des Netzteils kompensiert werden. Da die Stromaufnahme von Außen-Kameras mit Infrarot-Scheinwerfer im Tag/Nacht- und Sommer/Winter-Betrieb stark variiert (z.B. GKB 1703VF mit 12V ohne IR-Licht 0,5A mit IR-Licht 1,0A mit IR-Licht und Heizung 1,25A), ist dies nur mit Kameras möglich, die einen großen Betriebsspannungsbereich für die Versorgung mit Gleichspannung besitzen. Die Versorgung mit Wechselspannung ist mit diesem Kabel nicht möglich, da dies zu starkem Übersprechen und damit zu Bildstörungen führt. Die GKB 1703VF ist ideal geeignet, sie arbeitet mit 12 bis 24VDC oder 12 bis 12VAC. Bei 40m Kombikabel und 1,25A max. Stromaufnahme beträgt der Spannungsabfall max. 12,5V, die Einspeisespannung sollte daher min. 20,5V betragen. Da die Kamera selbst ein elektronisches Netzteil besitzt, ändert sich ihre Stromaufnahme mit der Versorgungsspannung, die Leistungsaufnahme bleibt annähernd gleich (siehe Tabelle).
GKB 1703VF
ohne IR-Licht
U-Kamera Stromaufnahme Leistung
12VDC 500mA 6W
24VAC 180mA 4W
40m Kombikabel (0,14mm²), Einspeisespannung 19VDC
17,5VDC 160mA 3W
mit IR-Licht
12VDC 1000mA 12W
24VAC 380mA 9W
40m Kombikabel (0,14mm²), Einspeisespannung 19VDC
12,8VDC 700mA 9W
|
