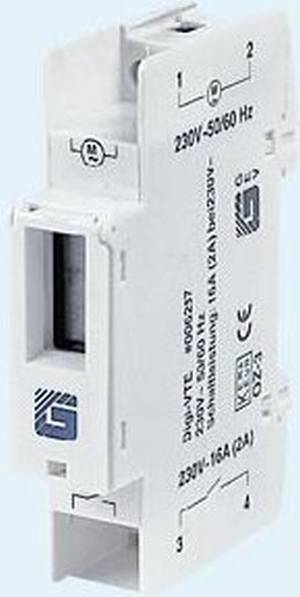

133.96 Zeitschalt-Relais

Art.Nr.: D RE Timer Digi-VTE

Digitale Zeitschaltuhr zur Montage auf 35mm DIN-Normschiene kürzeste Schaltzeit 1 Min programmierbar jede Minute 12 Speicher (6x Ein/6x Aus) Wochenprogramm potentialfreier Relais-Ausgang (Schießer) Schaltleistung 16A

Preis inkl. MwSt. 77,35 € (netto 65,00 €)

incl. 19 % UST

Artikeldatenblatt drucken

Lieferzeit: auf Lager

Digitale Zeitschaltuhr Timer Digi-VTE zur Montage auf 35mm DIN-Normschiene kürzeste Schaltzeit 1 Min programmierbar jede Minute 12 Speicher (6x Ein/6x Aus) Wochenprogramm potentialfreier Relais-Ausgang Schaltleistung 16 A ohmsche Last 2 A induktive Last 1. Sicherheitshinweise Die Montage darf nur von einem Fachmann, unter Berücksichtigung der landesüblichen Installationsvorschrift, ausgeführt werden. Es darf nur im spannungsfreien Zustand gearbeitet werden, dazu unbedingt die Verteilerhauptleitung abschalten. Überprüfen Sie, ob die Anschlussleitung spannungsfrei ist! Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des LightBoy Timer Digi VTE nicht gestattet. 2. Bestimmungsgemäße Verwendung Die Zeitschaltuhr LightBoy Timer Digi VTE ist für die Montage auf Hutschienen 35 mm in Sicherungsverteilern vorgesehen. Der Schaltkontakt ist potentialfrei und erlaubt vielfältige Anwendungsmöglichkeiten. 3. Installation Montieren Sie den LightBoy Timer Digi VTE auf die DIN-Norm Schiene im Sicherungskasten (Abb. A). Schließen Sie den zu schaltenden Verbraucher an Klemme 3 und 4 an (Abb. B). Schließen Sie die Stromversorgung an Klemme 1 und 2 an (Abb. B). Setzen Sie die Verteilerhaube wieder auf und schalten die Verteilerhauptsicherung wieder an. 4. Erstinbetriebnahme Der Netzausfallspeicher benötigt ca. 5 Minuten zum erstmaligen Laden. Solange ist die LCD Anzeige leer. Wenn die LCD Anzeige Ziffern anzeigt, können Sie mit der Programmierung beginnen. Zur Programmierung sind die folgenden Punkte zu beachten und der Reihenfolge nach vorzugehen. Klappe öffnen. Drücken Sie mit einem Kugelschreiber oder ähnlichem Gegenstand die Taste Rückst. Damit werden alle Daten gelöscht und die Voraussetzung zum Stellen der Uhr geschaffen. Es erscheint OFF und die Uhrzeit 00:00. 4.1 Einstellen der Uhrzeit Taste Zeit drücken und gedrückt halten. Taste Std. solange drücken bis die aktuelle Stunde eingestellt ist. Taste Min. solange drücken bis die aktuelle Minute eingestellt ist. Taste Tag solange drücken bis der aktuelle Wochentag eingestellt ist. Taste Zeit loslassen. 5. Schaltuhr programmieren Taste Prog. einmal drücken. Es erscheint 1 für Programm Nr., Timer für Programmier-Modus und ON für Einschaltzeit. Taste Tag solange drücken bis der gewünschte Wochentag eingestellt ist. Taste Std. solange drücken bis die gewünschte Stunde eingestellt ist. Taste Min. solange drücken bis die gewünschte Minute eingestellt ist. Durch nochmaliges Drücken der Prog Taste erscheint anstelle von ON nun OFF für die Ausschaltzeit. Durch Drücken der Tasten Tag, Std. und Min. (siehe Einschaltzeit) wird der Ausschaltpunkt eingegeben. Jetzt ist der Speicherplatz 1 programmiert. Durch nochmaligen Drücken der Taste Prog. gelangen Sie in den nächsten Speicherplatz. Wiederholen Sie die Schritte wie bei der Programmierung von Speicherplatz 1. Wollen Sie keine weiteren Programme programmieren können, Sie durch Drücken der Taste Zeit den Programmier-Modus verlassen. 5.1 Ein- und Ausschalten Täglich zur gleichen Zeit Voraussetzung: LightBoy Timer Digi VTE ist im Programmier-Modus. Taste Tag drücken bis ALLE Tage gleichzeitig angezeigt werden. 5.2 Ein- und Ausschalten An bestimmten Wochentagskombinationen Voraussetzung: LightBoy Timer Digi VTE ist im Programmiermodus. Taste Tag drücken bis entsprechende Anzeige erscheint Anzeige (MO / TU / WE / TH / FR) > Montag bis Freitag Anzeige (SA / SU) > Samstag und Sonntag Anzeige (MO / TU / WE / TH / FR / SA) > Montag bis Samstag 5.3 Ändern von programmierten Schaltzeiten Durch wiederholtes Drücken der Taste Prog. gelangen Sie zu dem Programm, das geändert werden soll. Die Änderung erfolgt durch einfaches Überschreiben (siehe Schaltuhr programmieren). 5.4 Löschen eines Schaltbefehles Taste Prog. drücken bis das zu löschende Programm (1 - 7) und ON im Display erscheint. Taste Std. drücken bis auf dem Display statt der Stundenziffer zwei Striche erscheinen (nach 23:). Taste Min. drücken bis auf dem Display statt der Minutenziffer zwei Striche erscheinen (nach :59). Taste Prog. drücken und OFF erscheint im Display. Wiederholen Sie die Schritte wie oben zum Löschen von Std. und Min. bis jeweils zwei Striche erscheinen. 6. Manuelles Einschalten Durch Drücken der Taste wird der jeweilige nachfolgende Schaltbefehl vorweggenommen. Die Programmierung bleibt in vollem Umfang erhalten. Der Handschalter ist nur funktionsfähig, wenn im Display die aktuelle Uhrzeit angezeigt wird. 7. Wichtige Hinweise Es ist hilfreich, sich die Programmeinstellungen zu notieren, um bei Änderungen die Programme nicht zu verwechseln. Es können mehrere Verbraucher bis zu max. Belastbarkeit angeschlossen werden. Vor Erwärmung, Feuchtigkeit, Kälte und direkter Sonneneinstrahlung schützen. Bei Stromausfall wird der angeschlossene Stromverbraucher ausgeschaltet. Der Speicher versorgt die Schaltuhr mit Energie, so dass die Uhr weiterläuft und das Schaltprogramm weiterhin gespeichert bleibt. 8. Technische Daten Netzanschluss 230 V ~, 50 Hz Schaltleistung max. 16 (2,0) A / max. 3500 W 2 A bei induktiver Last (z. B. Motoren) Speicherplätze 12 (6x ein und 6x aus) Gangreserve ca. 2 Std. Technische Änderungen ohne Ankündigung vorbehalten
